Высокоскоростные вертикальные обрабатывающие центры серии QM являются самым  прогрессивным достижением в области портальных обрабатывающих центров благодаря инновационной разработке «Закрытый мост», которая обеспечивает более высокую жёсткость конструкции станка по сравнению с конкурирующими моделями и полностью устраняет вибрации при обработке.

Самая широкая база для аналогичных станков обеспечивает максимальную жёсткость опоры и гарантированную высокую точность обработки детали по всей длине, так как линия резания всегда совпадает с линией центра жёсткости.  Жёсткость по всем осям увеличена на 50%, вибрации соответственно снижены на 50%. Высокоточный шпиндель с широким диапазоном скоростей вращения от 8000 до 18000 об/мин обеспечивает выполнение любых видов обработки. При сравнительно малой площади размещения станки имеют самое большое пространство для механической обработки. Удобный для осмотра и обслуживания рабочий стол максимально оптимизирует условия труда оператора.

QM-1065

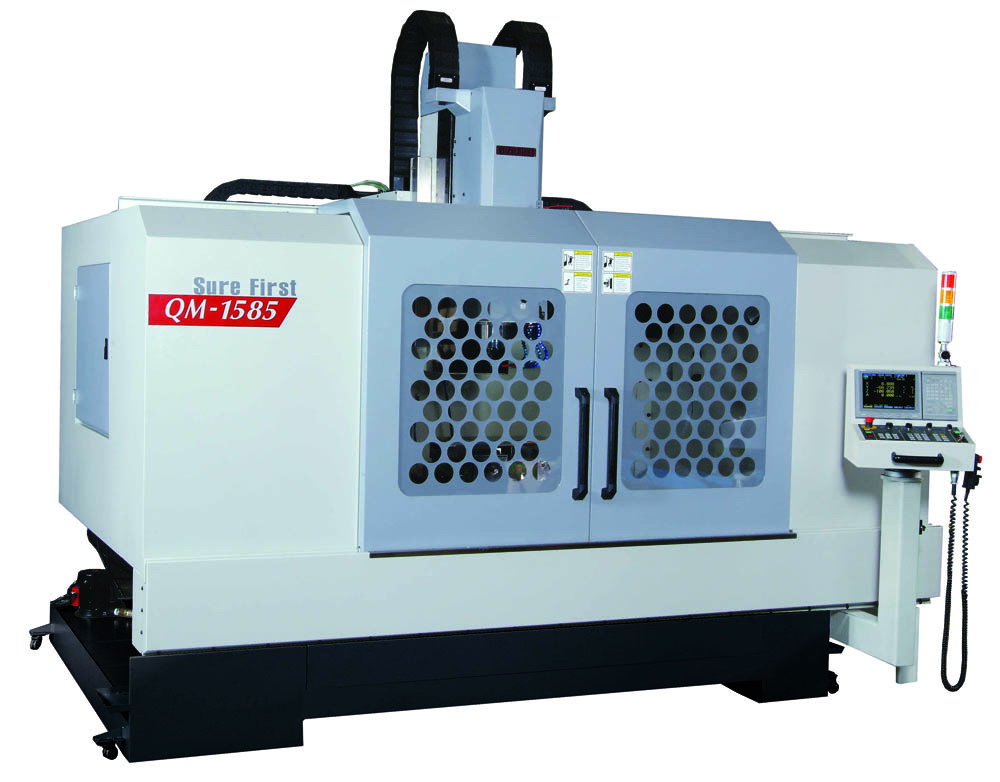

 QM-1585

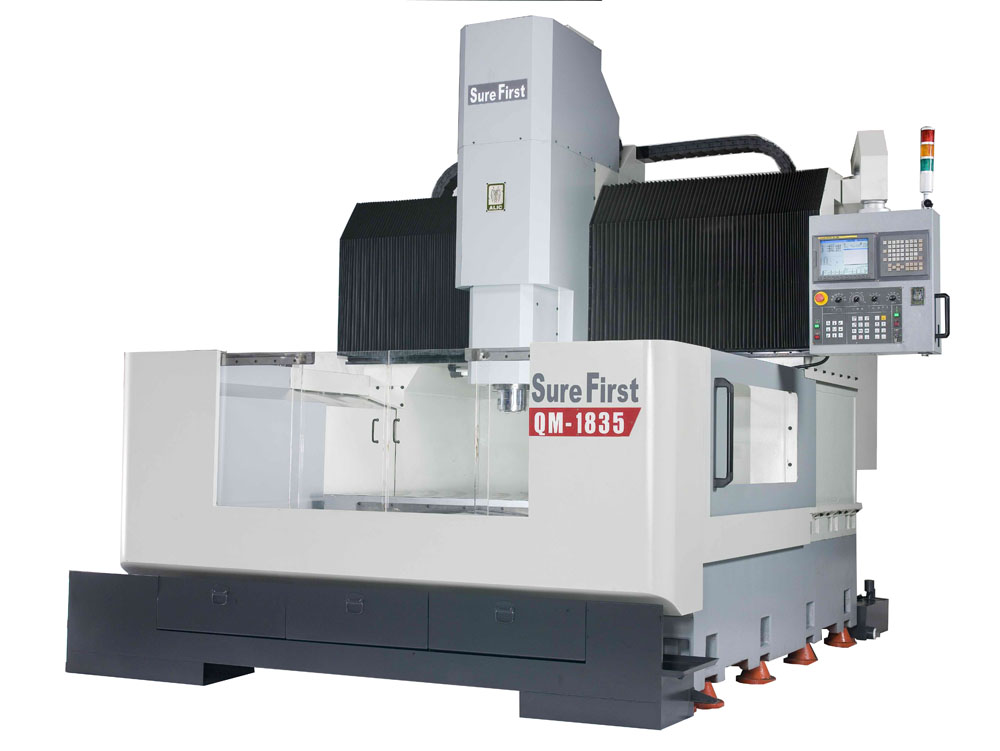

QM-1835

Стандартная комплектация

Инструментальная система:BT40/CAT40/DIN69871A

Передача: X/Y/Z Диаметр 40 mm, С3/Предварительно натянутая

спаренная с немецкой системой сцепления  Ротекс

Цифровые сервомоторы  по осям X, Y и Z

Дисплей:  10" цветной LCD

Тип шпинделя : Прямой привод

Направляющие: Швейцарские SCHNEEBERGER 3-х блоковые для большой нагрузки роликового типа (X/Y/Z)

Система охлаждения шпинделя маслом

Устройство  смены инструмента:Зонтик на 16 позиций

Полная стандартная система защиты рабочей зоны с блокировкой

Вращающаяся панель оператора

Теплообменник для электрошкафа

Автоматическая система отключения электропитания

2 винтовых конвейера для удаления стружки

Обдув шпинделя воздухом во время смены инструмента

Пневматический/гидравлический цилиндр для зажима инструмента

Автоматическая система смазки направляющих и винтовых пар объёмом 4 литра

Система подачи СОЖ

Объем подвижного резервуара охлаждающей жидкости: 200 л.

Пневматическая система

Система электропитания:220В / 3ф/ 60 Гц

Интерфейс RS - 232 C

Одна система рабочего освещения

Двухцветные индикаторные лампы

Опции

Устройство автоматической смены инструментов  ATC-24

Устройство автоматической смены инструментов  ATC-30

Интерфейс для шпинделя с HSK-A 63 (Шпиндель и стандартная АТС)

Европейский тип конвейера стружкоудаления

Охлаждение через шпиндель (CTS система)

Система охлаждения через инструмент при глубоком сверлении

Автоматическая система измерения длины инструмента

Зуммер окончания работы

Дополнительный пистолет охлаждения и обдува воздухом

Расширитель цифровых сервомоторов и приводов для X,Y и Z осей.

Оптические линейные датчики положения

Масляный пеносниматель

Трансформатор:380В / 3Ф/ 50 Гц (25кВА)

Немецкая коробка скоростей ZF-2K-120 (Ratio 1:4)/12000 об/мин

Высокоскоростные шпиндели до 60000 об/мин
