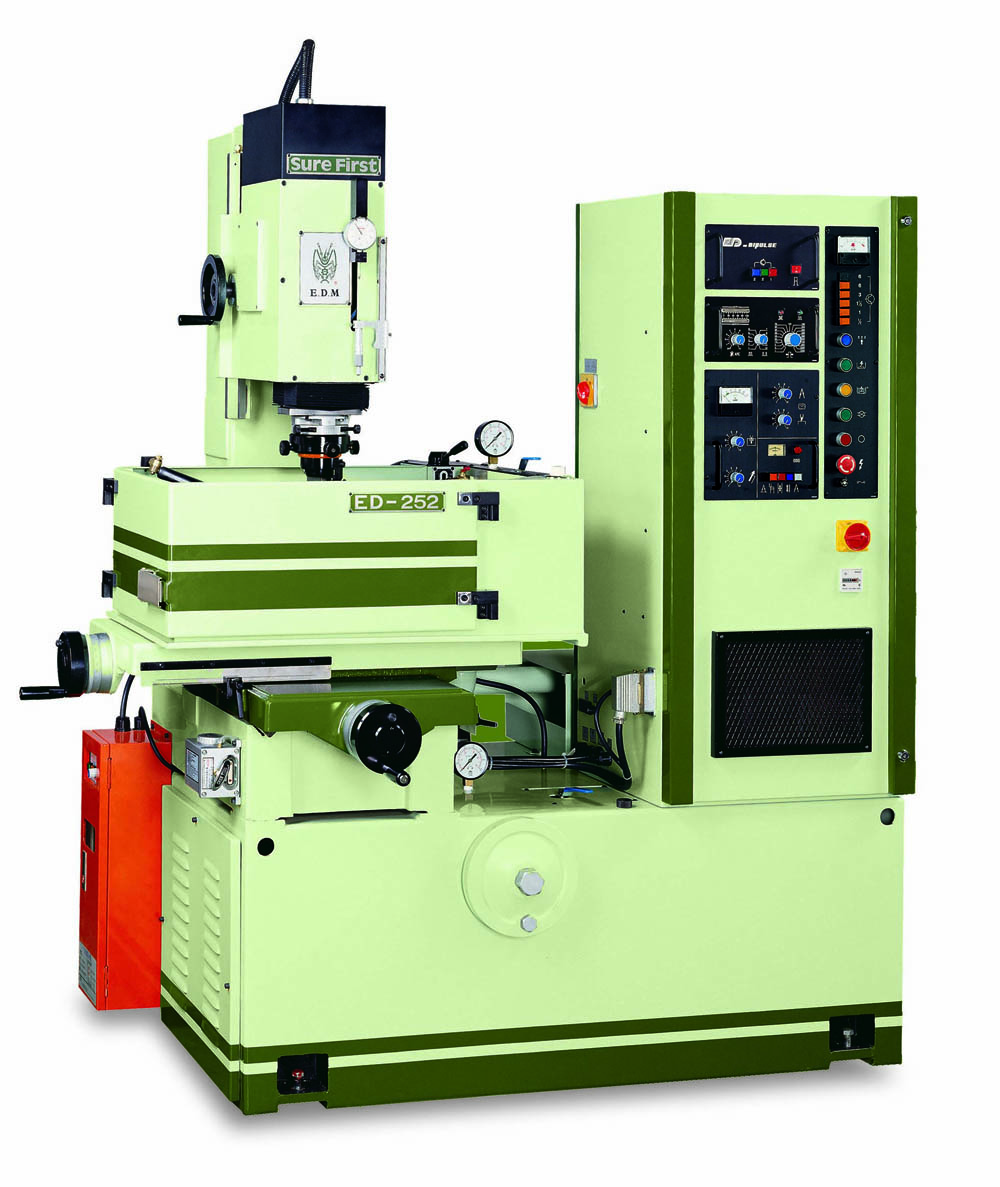

ED-252





Технические характеристики электроэрозионных  координатно-прошивных станков серии ED

Наименование

Ед. изм.

ED-203

ED-205

ED-251

ED-252

Объём рабочей ванны (ШxДxВ)

мм

630x410x250

630x410x250

770x510x270

770x510x270

Макс. вес заготовки

кг

300

300

500

500

Макс. габариты заготовки (ШхДхВ) мм

500x250x220

500x250x220

600x300x240

600x300x240

Размер стола (ДxШ)

мм

500x250

500x250

600x300

600x300

Перемещение по осям (X, Y)



250x150

250x150

300x200

300x200

Ход ползуна

мм

150

150

150             300

150

Тип сервомотора

мм

Сервомотор DC

Ход головки шпинделя



150

150

150                -

200

Макс. вес электрода

мм

40

50

50

60

Расстояние от стола до торца электрододержателя

кг

100-450

100-450



150-500

Размер электрододержателя

мм

150x80

150x80

150x80

150x80

Вес станка

мм

750

800

1000

1060

Габариты станка (включ. генератор) (ШxДxВ)

кг

1380x1300x2200

1460x900x2200

1500x1250x2350

1600x1000x2000

Точность и электропитание
Макс. рабочая скорость медь/сталь

гр/мин

1.34

1.34

2.01

2.01

Макс. рабочая скорость графит/сталь

гр/мин

1.79

1.79

2.69

2.69

Наилучшая чистота поверхности

мкм

RA0.3-0.5RMS14-21 •RAO.2-0.3 RMS8-14

RA0.3-0.5RMS14-21 •RA0.2-0.3RMS8-14

RA0.3-0.5 RMS14-21 •RA0.2-0.3RMS8-14

RA0.3-0.5 RMS14-21 "RAO.2-0.3 RMS8-14

Мин. износ электрода

%

0.2

0.2

0.2

0.2

Макс. рабочий ток

A

20 (30, 50)

20 (30, 50)

30 (50, 75)

30 (50, 70)

Макс. потребляемая мощность

кВА

3 (4, 6)

3 (4, 6)

3 (4, 6)

4 (6, 9)

Размеры источника питания

мм

540x470x1220

540x470x1220

540x470x1220

540x470x1220

Резервуар диэлектрика
Размеры бака диэлектрика

мм

950x985x580

1280x670x600

1045x950x525

1400x700x500

Производительность насоса

л/мин

80

80

80

80

Мощность насоса

кВт

0.375

0.375

0.375

0.375

Вес бака диэлектрика

кг

-

-

-

Ёмкость бака диэлектрика

л

440

300

450

330
